(Kliknąć na obrazku dla powiększenia.)

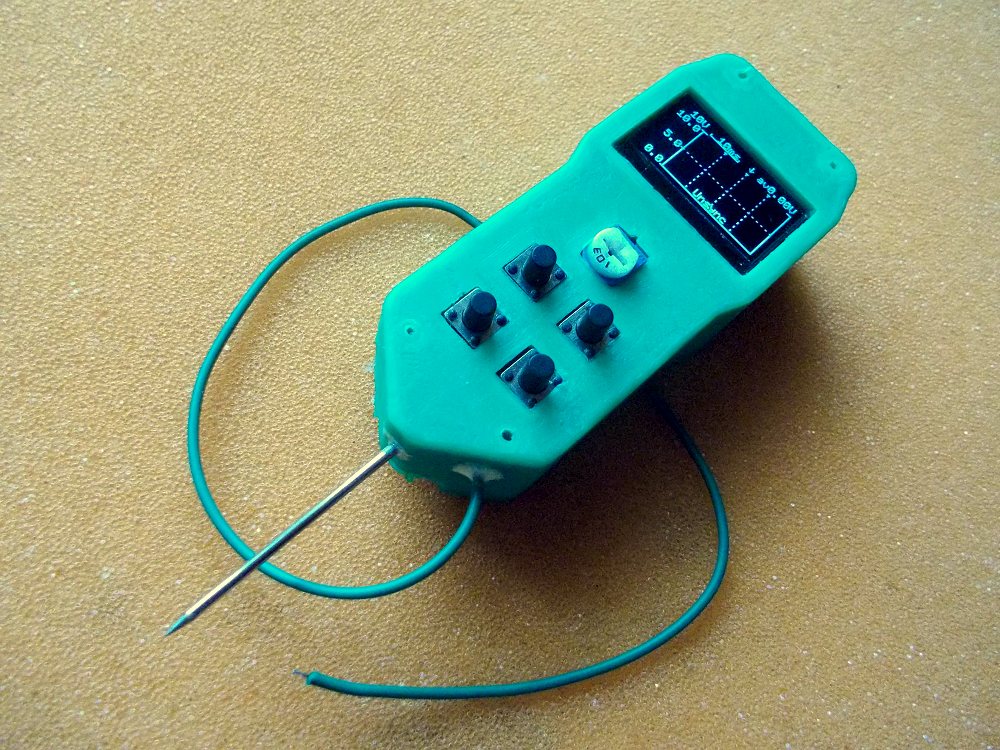

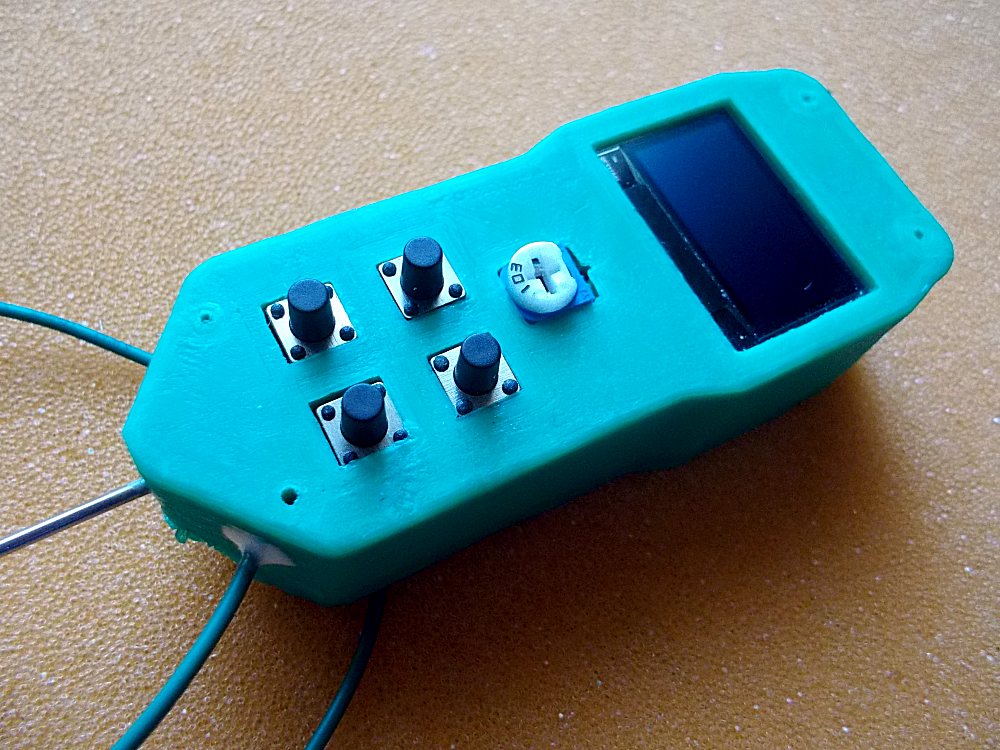

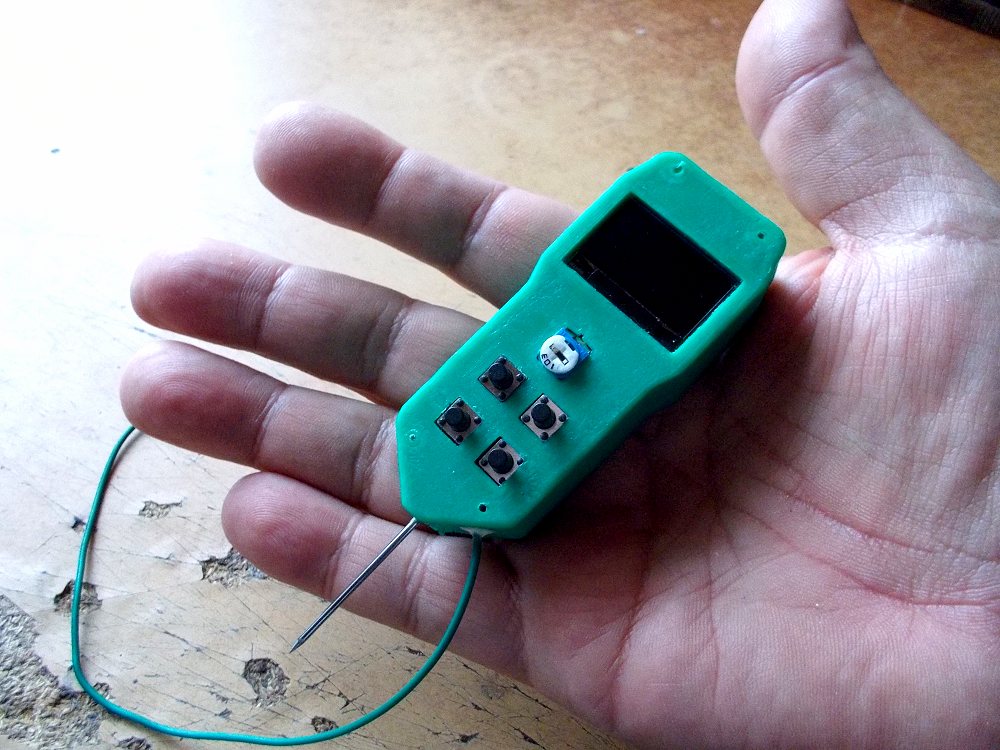

To jest maly, zgrabny, autonomiczny probnik oscyloskop MINI DENNAS. Przeznaczony do testowania i regulacji
pracy ukladow elektronicznych. Jest poreczny, ma swoje wewnetrzne zasilanie od akumulatorka litowo-polimerowego.
Baterii wystarczy na prace urzadzenia na okolo 30 gdzin. Czas ladowania baterii 2 godziny.
Ten oscyloskop zrobiony na podstawie Arduino Pro Mini, ma gradiczny wyswietlacz. Przewod wspolny, wlacznik,
sonde, gniazdko dla podlaczania kabelka minkro-USB do ladowania akumulatorka.
WIDEO PRACY MINI OSCYLOKOPU.
|

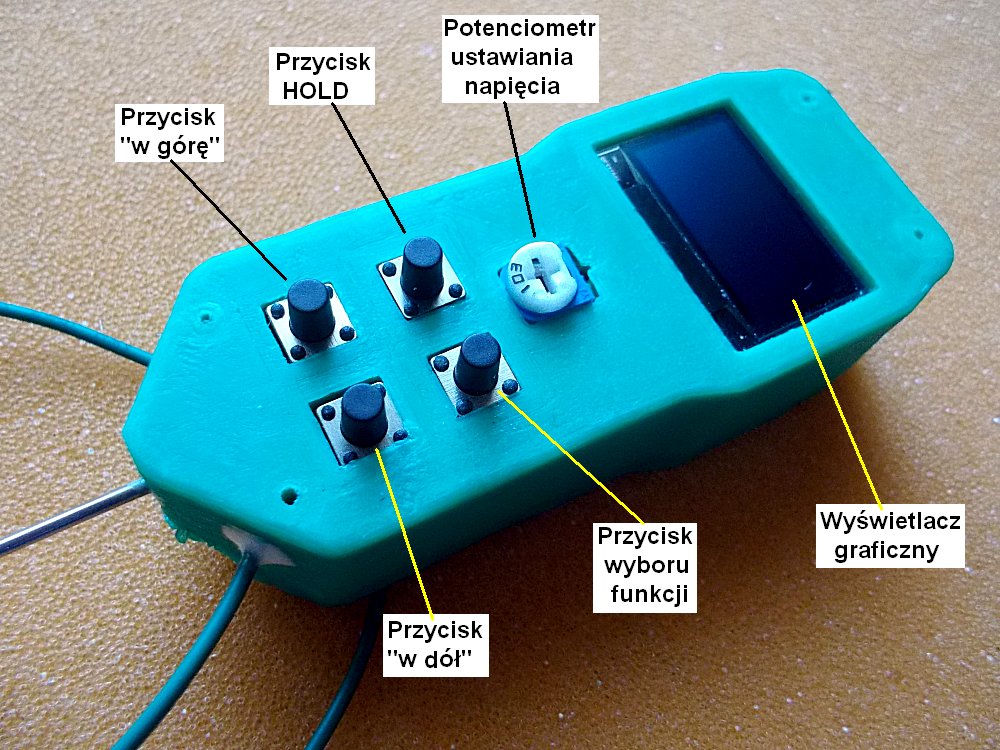

OPIS PODSTAWOWYCH ELEMENTÓW OSCYLOSKOPU.
POKAZANE RÓŻNE KSZTAŁTY SYGNAŁÓW

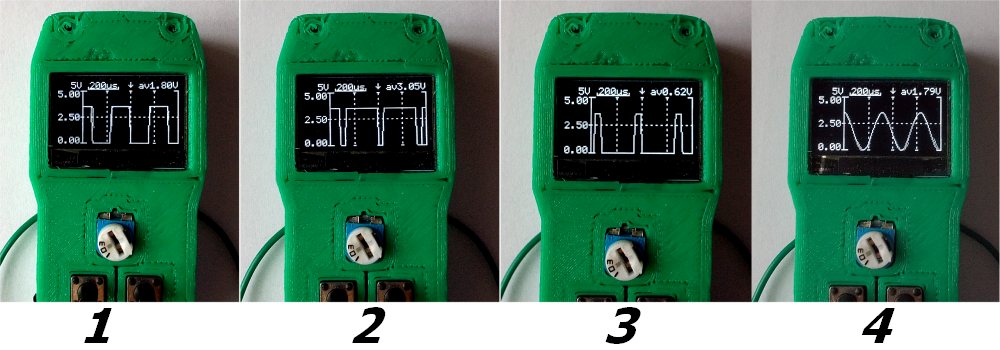

1; 2; 3 - prostokątny o różnym wypełnieniu; 4 - kształt synusoidalny.

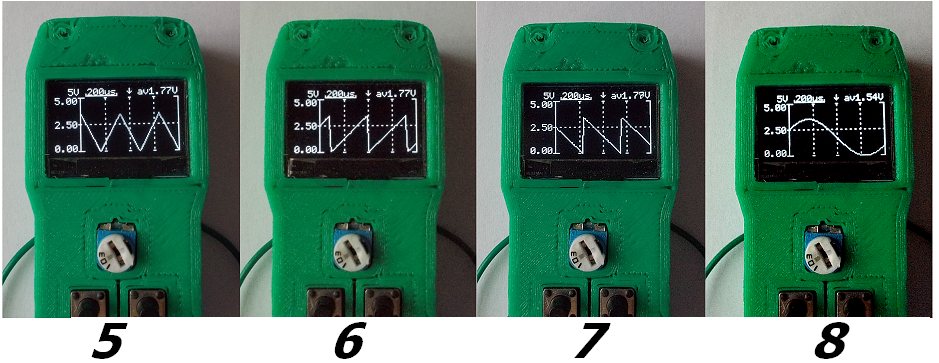

1 - kształt trójkątny; 2 - kształt piła normalna; 3 - kształt piła odwrotna; 4 - kształ synusoidalny.
CECHY PRODUKTU:
Wyswietlacz: LCD OLED 0.91" 128x64 I2C ARDUINO
Rozmiar ekranu: 25mm x 13mm
Wbudowana bateria litowo-polimerowa 3,7V, 200 mAh
Pobor pradu: 10mA przy 4,0 V.
Czas pracy na jednym ladowaniu baterii: 30 godzin
Czas ladowania baterii: 2 godziny
Rozmiar oscyloskopu: 77mm * 32mm * 19mm (dlugosc z sonda 110mm)
Waga oscyloskopu: 40 gram
PARAMETRY TECHNICZNE:
Liczba kanalow: 1
Zakres czestotliwosci: 30Hz 100000 Hz (100kHz)
Maksymalne napiecie wejsciowe: 50V
Impedancja wejsciowa: 0,5Mohm
Zakresy czasU rozwiniecia: 200usek; 500usek; 1msek; 2msek; 5msek; 10msek; 20msek; 50msek
Zakresy napiec: 200mV; 500mV; 1V; 2V; 5V; 10V; 20V ; 50V
Rowniez 2 zakresy napiec specjalne: 0V-1,5V; i 0V-0,8V
Napiecie zasilania: DC 3,0V - 4,2V.
Komplet dostawy:
1. Oscyloskop DENNAS1 - 1 szt
2. Instrukcja obslugi.
CENA OSCYLOSKOPU - 125 zł + przesyłka
